Merhaba, damgalama kalıbı meraklıları! Damgalama kalıbı tedarikçisi ekibinin bir parçasıyım ve bugün damgalama kalıbı için sıyırıcı plaka tasarlamanın tüm ayrıntılarını sizinle paylaşmaktan büyük heyecan duyuyorum. Damgalama operasyonlarınızın verimliliğini ve kalitesini artırabilecek veya bozabilecek çok önemli bir bileşen, o yüzden hemen konuya dalalım!
Striptizci Plakasını Anlamak
Öncelikle striptizci plakası nedir? Bir damgalama kalıbında, sıyırıcı plaka, damgalama işleminden sonra iş parçasının zımbadan çıkarılmasında hayati bir rol oynar. Damgalama işlemi sırasında malzemenin yerinde kalmasına yardımcı olur ve zımbaya yapışmasını önler, bu da düşük parça kalitesi ve kalıpta artan aşınma gibi her türlü soruna neden olabilir.
İki ana tip sıyırıcı plakası vardır: sabit sıyırıcılar ve yüzer sıyırıcılar. Sabit sıyırıcılar doğrudan kalıp setine bağlanır ve daha hafif damgalama işlemleri için kullanılır. Yüzer sıyırıcılar ise yaylar veya diğer elastik elemanlar üzerine monte edilir ve kalıp setine göre hareket edebilir. Genellikle malzemeyi soymak için daha fazla kuvvetin gerekli olduğu daha ağır damgalama işleri için kullanılırlar.
Sıyırıcı Plaka Tasarlarken Dikkat Edilmesi Gereken Faktörler
Artık sıyırıcı plakanın ne olduğunu ve ne işe yaradığını bildiğimize göre, bir plaka tasarlarken dikkate almanız gereken temel faktörlerden bahsedelim.
Malzeme Seçimi
Sıyırıcı plakanız için malzeme seçimi çok önemlidir. Güçlü, aşınmaya dayanıklı ve boyutsal stabilitesi iyi olan bir malzeme istiyorsunuz. Sıyırıcı plakalar için kullanılan yaygın malzemeler arasında takım çeliği, alaşımlı çelik ve yüksek hız çeliği bulunur. Takım çeliği popüler bir seçimdir çünkü nispeten ucuzdur ve iyi sertlik ve tokluğa sahiptir. Alaşımlı çelik daha iyi aşınma direnci sunar ve daha yüksek yükleri kaldırabilir; yüksek hız çeliği ise en pahalı olanıdır ancak mükemmel aşınma direnci ve ısı direnci sağlar.
Sıyırma Kuvveti
Sıyırma kuvvetinin hesaplanması, sıyırıcı plakanızın iş parçasını zımbadan etkili bir şekilde çıkarabilmesini sağlamak için önemlidir. Sıyırma kuvveti, damgalanan malzemenin türü, malzemenin kalınlığı, zımbanın şekli ve boyutu ve zımba ve kalıbın yüzey kalitesi dahil olmak üzere çeşitli faktörlere bağlıdır. Sıyırma kuvvetini tahmin etmek için ampirik formüller veya yazılım araçları kullanabilirsiniz, ancak hesaplamalarınızı doğrulamak için bazı testler yapmak her zaman iyi bir fikirdir.
Gümrükleme
Sıyırıcı plaka ile zımba arasında uygun açıklık, düzgün çalışma için kritik öneme sahiptir. Açıklık çok küçükse, sıyırıcı plaka zımbaya yapışarak aşırı aşınmaya neden olabilir ve kalıba zarar verebilir. Öte yandan, boşluk çok büyükse malzeme düzgün şekilde sıyrılmayabilir ve bu da parça kalitesinin düşmesine neden olabilir. İdeal boşluk, damgalanan malzemenin türüne ve malzemenin kalınlığına bağlıdır. Genel bir kural olarak boşluk çoğu malzeme için kenar başına 0,002 ila 0,005 inç arasında olmalıdır.
Yay Seçimi
Yüzer bir sıyırma plakası kullanıyorsanız gerekli sıyırma kuvvetini sağlamak için doğru yayları seçmeniz gerekir. Yaylar, sıyırma kuvvetinin üstesinden gelebilecek kadar güçlü olmalı, ancak sıyırıcı plaka veya kalıpta aşırı aşınmaya neden olacak kadar güçlü olmamalıdır. Ayrıca yayı belirli bir mesafeye sıkıştırmak için gereken kuvvet miktarı olan yay oranını da dikkate almanız gerekir. Daha yüksek bir yay oranı, yayı sıkıştırmak için daha fazla kuvvet gerektiği anlamına gelirken, daha düşük bir yay oranı, daha az kuvvet gerektiği anlamına gelir.
Yüzey İşlemi
Sıyırıcı plakanın yüzey kalitesi, performansı üzerinde önemli bir etkiye sahip olabilir. Pürüzsüz yüzey kaplaması, sıyırıcı plaka ile malzeme arasındaki sürtünmeyi azaltmaya yardımcı olarak iş parçasının zımbadan çıkarılmasını kolaylaştırır. Sıyırma plakasını yüksek toleransla işleyip ardından cilalayarak pürüzsüz bir yüzey elde edebilirsiniz.
Tasarım Adımları
Artık dikkate alınması gereken temel faktörleri ele aldığımıza göre, sıyırıcı plakanın tasarım adımlarına geçelim.
Adım 1: Sıyırma Kuvvetini Belirleyin
Daha önce de belirtildiği gibi sıyırma kuvvetinin hesaplanması, sıyırıcı plakanın tasarlanmasındaki ilk adımdır. Malzeme özelliklerine, zımba boyutuna ve diğer ilgili faktörlere dayalı olarak sıyırma kuvvetini tahmin etmek için uygun formülleri veya yazılım araçlarını kullanın.
Adım 2: Malzemeyi Seçin
Sıyırma kuvvetine ve damgalama işleminizin gereksinimlerine göre sıyırıcı plaka için uygun malzemeyi seçin. Seçiminizi yaparken güç, aşınma direnci ve maliyet gibi faktörleri göz önünde bulundurun.
Adım 3: Açıklığı Hesaplayın
Malzeme kalınlığına ve tipine göre sıyırıcı plaka ile zımba arasındaki ideal açıklığı belirleyin. Üretim farklılıklarını hesaba katmak için bir miktar tolerans bıraktığınızdan emin olun.
Adım 4: Yayları seçin (varsa)
Yüzer bir sıyırma plakası kullanıyorsanız gerekli sıyırma kuvvetini sağlayacak yayları seçin. Seçiminizi yaparken yay oranını, maksimum sıkıştırmayı ve yorulma ömrünü göz önünde bulundurun.
Adım 5: Sıyırıcı Plaka Geometrisini Tasarlayın
Sıyırıcı plakanın geometrisi, malzemeyi zımbadan etkili bir şekilde çıkarabilecek şekilde tasarlanmalıdır. Bu, zımbayı ve malzemeyi yerleştirmek için sıyırma plakasında kesikler veya yuvalar oluşturmayı içerebilir. Ayrıca montaj deliklerinin konumunu ve boyutunu ve damgalama işlemi için gerekli olabilecek diğer özellikleri de göz önünde bulundurmanız gerekir.
Adım 6: 3D Model Oluşturun
Sıyırma plakasının 3 boyutlu modelini oluşturmak için bir CAD yazılım programı kullanın. Bu, tasarımı görselleştirmenize ve üretimden önce gerekli ayarlamaları yapmanıza olanak tanır.
Adım 7: Sonlu Elemanlar Analizini (FEA) Gerçekleştirin
Mümkünse, damgalama işlemi sırasında sıyırıcı plakanın gerilimini ve deformasyonunu simüle etmek için 3 boyutlu model üzerinde sonlu elemanlar analizi gerçekleştirin. Bu, olası sorunları belirlemenize ve tasarımı maksimum performans için optimize etmenize yardımcı olacaktır.
Adım 8: Striptizci Plakasını Üretin
Tasarımdan memnun kaldığınızda sıra sıyırıcı plakayı üretmeye gelir. Bu, istenen boyutlara ve yüzey kalitesine ulaşmak için işleme, ısıl işlem ve bitirme işlemlerini içerebilir.
Uygulama Örnekleri

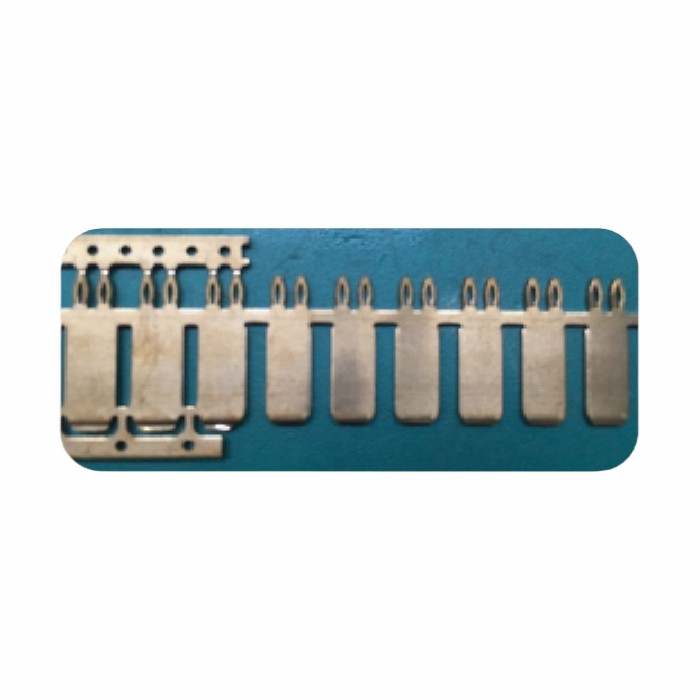

Sıyırıcı plakalar çok çeşitli damgalama uygulamalarında kullanılır. Örneğin, üretimdeBalıkgözü Terminalleriiyi tasarlanmış bir sıyırma plakası, terminallerin doğru bir şekilde damgalanmasını ve zımbadan sorunsuz bir şekilde çıkarılmasını sağlar. Bu, elektrikli bileşenlerde gereken yüksek kalite ve hassasiyetin korunması açısından çok önemlidir.
Diğer bir örnek ise imalattır.Yastık Kılıfları. Sıyırma plakası, yastık kılıfları için kullanılan kumaşın veya diğer malzemelerin damgalanmasına yardımcı olarak temiz kesimler ve verimli üretim sağlar. Ve sıra geldiğindeYastıklarÜretimlerinde dekoratif desenler oluşturmak veya bileşenleri şekillendirmek gibi herhangi bir damgalama işlemi varsa, sıyırma plakası işin doğru yapılmasında önemli bir rol oynar.
Paketleme ve Davet
Damgalama kalıbı için sıyırıcı plaka tasarlamak karmaşık ama ödüllendirici bir süreçtir. Bahsettiğimiz faktörleri göz önünde bulundurarak ve tasarım adımlarını takip ederek damgalama operasyonlarınızın verimliliğini ve kalitesini artıracak bir sıyırma plakası oluşturabilirsiniz.
Yüksek kaliteli damgalama kalıpları pazarındaysanız veya özel uygulamanız için bir sıyırma plakası tasarlama konusunda yardıma ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin. Yılların tecrübesine ve size yardımcı olmaya hazır uzmanlardan oluşan bir ekibe sahip bir damgalama kalıbı tedarikçisiyiz. Gelin bir sohbet başlatalım ve damgalama ihtiyaçlarınızı karşılamak için birlikte nasıl çalışabileceğimizi görelim.
Referanslar
- Peter Ulintz'in "Damgalama Kalıp Tasarımı El Kitabı"
- İmalat Mühendisleri Derneği'nin "Takım ve İmalat Mühendisleri El Kitabı"
