EV bara konnektörleri tedarikçisi olarak bu bileşenlerin performansını sağlamanın kritik önemini anlıyorum. EV bara konnektörleri elektrikli araçlarda hayati bir rol oynar ve aracın elektrik sisteminin farklı parçaları arasında elektrik gücünün verimli bir şekilde aktarılmasını kolaylaştırır. Performanslarının test edilmesi yalnızca bir kalite kontrol meselesi değil, aynı zamanda elektrikli araçların güvenliğini ve güvenilirliğini sağlamada da önemli bir faktördür. Bu blog yazısında, bir EV bara konnektörünün performansını test etmek için bazı yaygın yöntemleri ve düşünceleri paylaşacağım.
Elektriksel İletkenlik Testi
EV bara konnektörünün en temel yönlerinden biri elektrik iletkenliğidir. Yüksek elektrik iletkenliği, gücün minimum kayıpla verimli bir şekilde aktarılabilmesini sağlar. Bir bara konektörünün elektriksel iletkenliğini test etmek için genellikle dört noktalı prob yöntemini kullanırız.
Dört noktalı prob yöntemi, bilinen bir akımın iki dış prob aracılığıyla uygulanmasını ve iki iç prob boyunca voltaj düşüşünün ölçülmesini içerir. Ohm yasasını (V = IR) kullanarak bara konnektörünün direncini hesaplayabiliriz. Daha düşük bir direnç daha iyi elektrik iletkenliğini gösterir.
Ayrıca sıcaklık direnci katsayısını da dikkate almamız gerekir. Busbar konnektörünün çalışma sırasında sıcaklığı değiştiği için direnci de değişebilir. Bu nedenle konnektör performansının nasıl değiştiğini anlamak için sıklıkla farklı sıcaklıklarda iletkenlik testleri yaparız. Örneğin, konektörü oda sıcaklığında (yaklaşık 25°C), yüksek yüklü çalışma koşullarını simüle etmek için yüksek bir sıcaklıkta (85°C gibi) ve soğuk ortamlardaki performansını değerlendirmek için düşük bir sıcaklıkta (örneğin -40°C) test edebiliriz.
Mekanik Testler
EV bara konnektörleri için mekanik performans bir diğer önemli faktördür. Aracın çalışması sırasında titreşimler, şoklar ve termal genleşme ve büzülme dahil olmak üzere çeşitli mekanik streslere dayanmaları gerekir.
Titreşim Testi
Titreşim testi, araç hareketi sırasında bara konektörünün yaşayabileceği titreşimleri simüle etmek için kullanılır. Konektörü bir titreşim masasına yerleştiriyoruz ve onu endüstri standartlarına veya özel müşteri gereksinimlerine göre farklı frekanslara ve titreşim genliklerine maruz bırakıyoruz. Test sırasında, titreşimlerin bağlantılarda gevşemeye veya iletkenliğini etkileyebilecek hasara neden olmadığından emin olmak için konektörün elektriksel performansını izliyoruz.
Şok Testi
Şok testi, bara konektörünün ani darbelere maruz bırakılmasını içerir. Bu önemlidir çünkü elektrikli araçlar ani duruşlarla, çarpmalarla veya çarpışmalarla karşılaşabilir. Konektöre belirli miktarda şok kuvveti uygulamak için bir şok test cihazı kullanıyoruz ve ardından herhangi bir fiziksel hasar veya elektrik performansında değişiklik olup olmadığını kontrol ediyoruz.
Tork Testi
Bara konnektörü ile diğer bileşenler arasında iyi bir elektriksel ve mekanik bağlantı sağlamak için uygun tork şarttır. Konektörün sabitleme cıvatalarına belirli bir tork uygulamak için tork anahtarları kullanıyoruz. Bundan sonra uygulanan torkun güvenilir bir bağlantı sağladığından emin olmak için kontak direncini ölçüyoruz. Tork çok düşükse bağlantı gevşeyebilir, bu da direncin artmasına ve aşırı ısınmaya yol açabilir. Tork çok yüksekse konnektöre veya eşleşen bileşenlere zarar verebilir.
Termal Test
Elektrikli araçlarda termal yönetim önemli bir zorluktur ve bara konnektörü de bir istisna değildir. Yüksek güçte çalışma sırasında konnektör, iç direnci nedeniyle ısı üretebilir. Aşırı ısı, konektörün performansını düşürebilir ve hatta güvenlik riski oluşturabilir.
Sıcaklık Artışı Testi
Sıcaklık artışı testinde bara konnektörüne bilinen bir akım uyguluyoruz ve zaman içindeki sıcaklık değişimini izliyoruz. Konektör üzerindeki farklı noktalardaki sıcaklığı ölçmek için termokupllar veya kızılötesi kameralar gibi termal sensörler kullanıyoruz. Test tipik olarak normal çalışmayı simüle etmek için belirli bir süre boyunca nominal akım koşulları altında gerçekleştirilir. Sıcaklık artışının belirtilen sınırları aşması, konektörün yüksek dirence veya zayıf ısı dağıtma özelliklerine sahip olabileceğini gösterir.
Termal Döngü Testi
Termal çevrim testi, araç çalışması sırasında bara konnektörünün karşılaşabileceği tekrarlanan ısıtma ve soğutma çevrimlerini simüle eder. Konektörü sıcaklık kontrollü bir odaya yerleştiriyoruz ve sıcaklığı yüksek ve düşük bir değer arasında değiştiriyoruz. Her çevrim tipik olarak bir ısıtma aşamasından, yüksek sıcaklıkta bir tutma aşamasından, bir soğutma aşamasından ve düşük sıcaklıkta bir tutma aşamasından oluşur. Belirli sayıda döngüden sonra, konnektörde çatlak veya delaminasyon gibi herhangi bir termal yorulma belirtisi olup olmadığı kontrol edilir ve termal döngünün işlevselliğini etkilemediğinden emin olmak için elektrik performansı ölçülür.
Çevresel Testler
EV bara konnektörlerinin nem, toz ve kimyasallara maruz kalma gibi çeşitli çevresel koşullarda çalışması gerekir.
Nem Testi
Nem, bara konnektöründe korozyona ve elektriksel yalıtım sorunlarına neden olabilir. Konektörü belirli bir bağıl nemde (örn. %95) ve sıcaklıkta (örn. 40°C) nem kontrollü bir odaya belirli bir süre yerleştirerek nem testi yapıyoruz. Testten sonra konektörü herhangi bir korozyon belirtisi açısından inceliyoruz ve nemin performansından ödün vermediğinden emin olmak için elektrik yalıtım direncini ölçüyoruz.
Toz Testi
Bara konektörünün yüzeyinde toz birikebilir ve elektrik ve mekanik performansını etkileyebilir. Konektörü belirli bir boyuttaki belirli miktarda toz parçacıklarına maruz bırakmak için toz odaları kullanıyoruz. Test, elektrikli araçların karşılaşabileceği tozlu ortamları simüle etmek için tasarlandı. Toza maruz kaldıktan sonra konektörü temizliyor ve herhangi bir hasar veya performans değişikliği olup olmadığını kontrol ediyoruz.
Kimyasal Direnç Testi
Bazı durumlarda bara konnektörü temizlik maddeleri veya otomotiv sıvıları gibi kimyasallarla temas edebilir. Konektörü belirli bir süre farklı kimyasallara batırıp ardından fiziksel ve elektriksel özelliklerini değerlendirerek kimyasal direnç testi yapıyoruz. Bu, konektörün önemli bir bozulma olmadan bu kimyasallara maruz kalmaya dayanabilmesini sağlamamıza yardımcı olur.
Teste İlişkin Hususlar
Bir EV bara konnektörünün performansını test ederken dikkate alınması gereken birkaç önemli husus vardır.
Standart Uyumluluk
Test yöntemlerimizin ve sonuçlarımızın ISO, IEC ve SAE standartları gibi ilgili endüstri standartlarına uygun olmasını sağlamamız gerekiyor. Bu standartlar test için ortak bir çerçeve sağlar ve piyasadaki bara konnektörlerinin kalitesinin ve uyumluluğunun sağlanmasına yardımcı olur.
Özelleştirilmiş Test
Farklı müşterilerin bara konektörünün performansına ilişkin farklı gereksinimleri olabilir. Örneğin, bazı müşteriler yüksek performanslı elektrikli araçlar için daha yüksek iletkenliğe sahip konnektörlere ihtiyaç duyabilirken, diğerleri arazi araçları için mekanik sağlamlığa öncelik verebilir. Bu nedenle test sürecini sıklıkla her müşterinin özel ihtiyaçlarına göre özelleştirmemiz gerekir.
İzlenebilirlik ve Dokümantasyon
Tüm test prosedürlerinin ve sonuçlarının ayrıntılı kayıtlarının tutulması önemlidir. Bu izlenebilirlik, her bir konnektör grubunun performansını izlememize olanak tanır ve standartlara ve müşteri gereksinimlerine uygunluğun kanıtını sağlar. Herhangi bir kalite sorunu veya ürünün geri çağrılması durumunda, belgeler aynı zamanda temel nedeni belirlememize ve uygun düzeltici önlemleri almamıza da yardımcı olabilir.
Çözüm

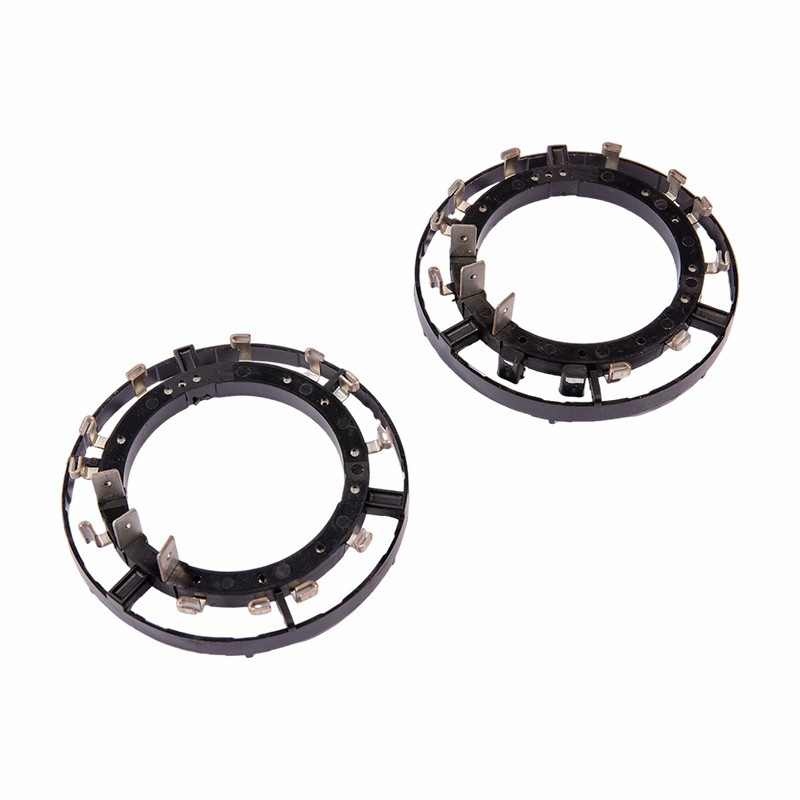

Bir EV bara konektörünün performansının test edilmesi, elektriksel, mekanik, termal ve çevresel testleri içeren kapsamlı bir süreçtir. Bir tedarikçi olarak, sıkı testlerle ürünlerimizin yüksek kalitesini ve güvenilirliğini sağlamaya kararlıyız. Aşağıdakiler de dahil olmak üzere çok çeşitli bara konnektörleri sunuyoruz:Silikon Çelik Sac İzolatör,Yastık Komplesi, VeDrone Bara Konnektörü.
EV bara konnektörlerimizle ilgileniyorsanız veya performans testleri hakkında sorularınız varsa, daha fazla tartışma ve satın alma için lütfen bizimle iletişime geçmekten çekinmeyin. Elektrikli araç sektörünün gelişimine katkıda bulunmak amacıyla sizinle uzun vadeli bir ortaklık kurmayı sabırsızlıkla bekliyoruz.
Referanslar
- Araçlardaki elektrik konnektörleriyle ilgili Uluslararası Standardizasyon Örgütü (ISO) standartları.
- Elektrikli bileşenlerin test edilmesine yönelik Uluslararası Elektroteknik Komisyonu (IEC) standartları.
- Otomotiv elektrik sistemleri için Otomotiv Mühendisleri Derneği (SAE) standartları.
